КОНЦЕПЦИЯ АВТОМАТИЗАЦИИ КОТЕЛЬНОЙ НА ЩИТАХ УПРАВЛЕНИЯ "УКОНТ"

ПОЧЕМУ МЫ СЧИТАЕМ, ЧТО СОБРАТЬ АВТОМАТИКУ КОТЕЛЬНЫХ НА ГОТОВЫХ ЩИТАХ УПРАВЛЕНИЯ БЫСТРЕЕ И ВЫГОДНЕЕ, ЧЕМ СОБИРАТЬ ПО МЕСТУ?

Наша концепция автоматизации котельной или теплового пункта заключается в том, что мы считаем: автоматика управления должна быть распределена по всему объекту, а не находится в одном шкафу АТМ. Например, щит управления котлом и котловыми насосами должен находится непосредственно на котле. Щит управления контуром теплоснабжения рядом с насосно-смесительной группой и т.д. и т.п.  Все щиты соединяются интерфейсом ModBus, а для управления используется графический контроллер, установленный в самом удобном месте. Развитием данной концепции являются наши серийные щиты управления контуром теплоснабжения, котлом, каскадом котлов и диспетчеризации.



Плюсы использования данной концепции:

  1. применение готовых стандартных щитов значительно сокращает сроки монтажа автоматики АТМ и АГСВ на объекте, т.к. не нужно тратить время на разработку проекта, заказ комплектующих и изготовление щитов
  2. сокращение срока проведения ПНР, т.к. все щиты проверены предприятием-изготовителем и можно вводить котельную в действие по частям
  3. простота обслуживания котельной или теплового пункта, т.к. обслуживать нужно не огромный шкаф, набитый электро- и электронными компонентами, а несколько однотипных, стандартных щитов управления с более простой конструкцией
  4. сокращение поиска неисправности и ремонта системы автоматики, т.к. разбираться нужно в небольшом по наполнению щите, ответственном за один узел управления, а не в огромном шкафу
  5. упрощение обслуживания большого числа котельных, т.к. в каждой котельной присутствуют хорошо знакомые стандартные небольшие щиты, а не оригинальные, изготовленные в одном экземпляре только для этой котельной

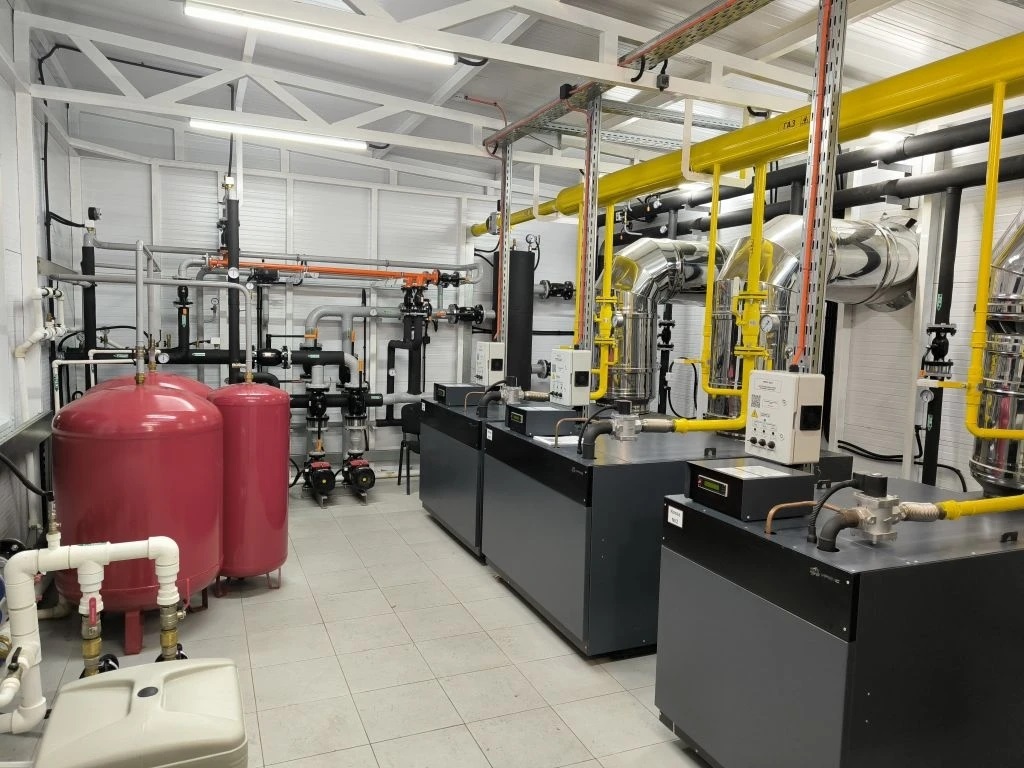

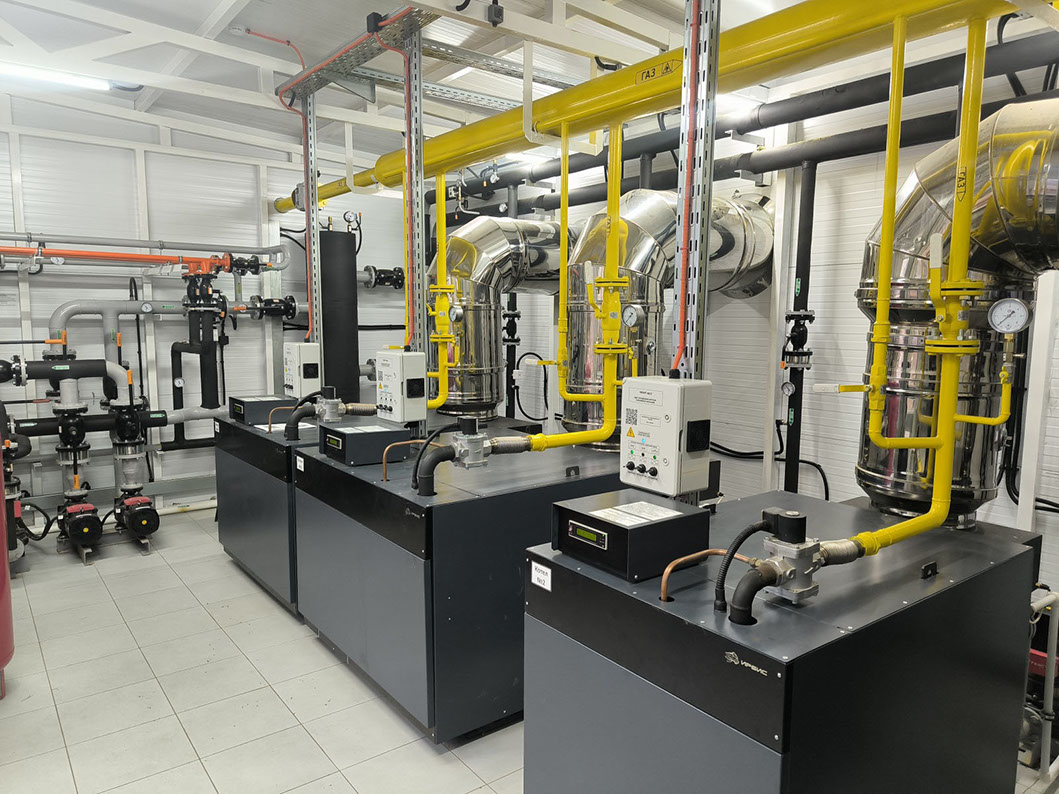

Управление котлами "Барс" щитами управления котельной "УКонт-Щ"

Пример использования нашей концепции (на 90%) в котельной детского санатория в Рязанской области.



Котельная состоит из:

  • 4 котла "Барс" производства БКМЗ
  • контур отопления
  • контур ГВС



Автоматика котельной собрана на щитах:

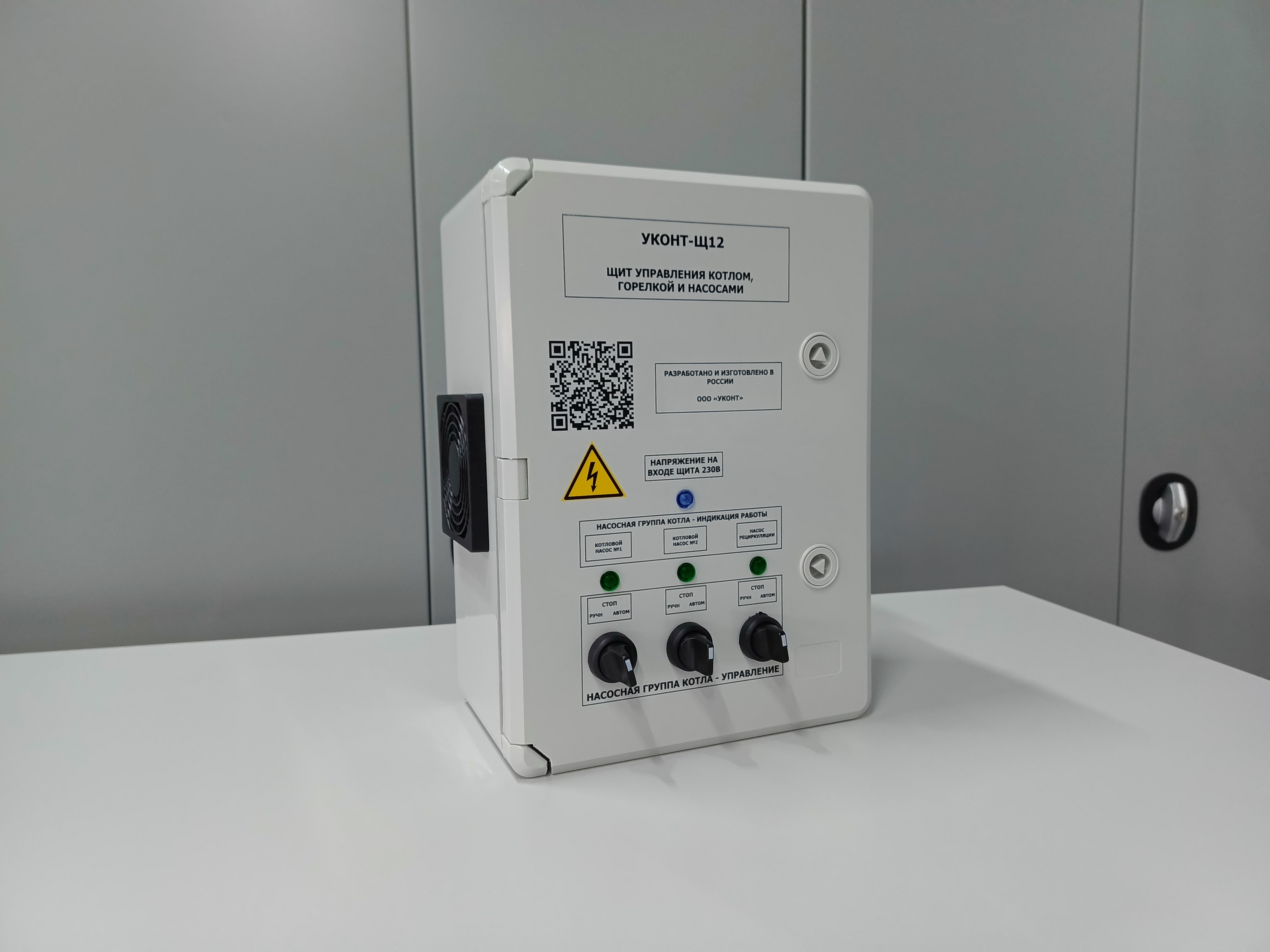

  • 4 щита "УКонт-Щ12" для управления котлом и котловыми насосами

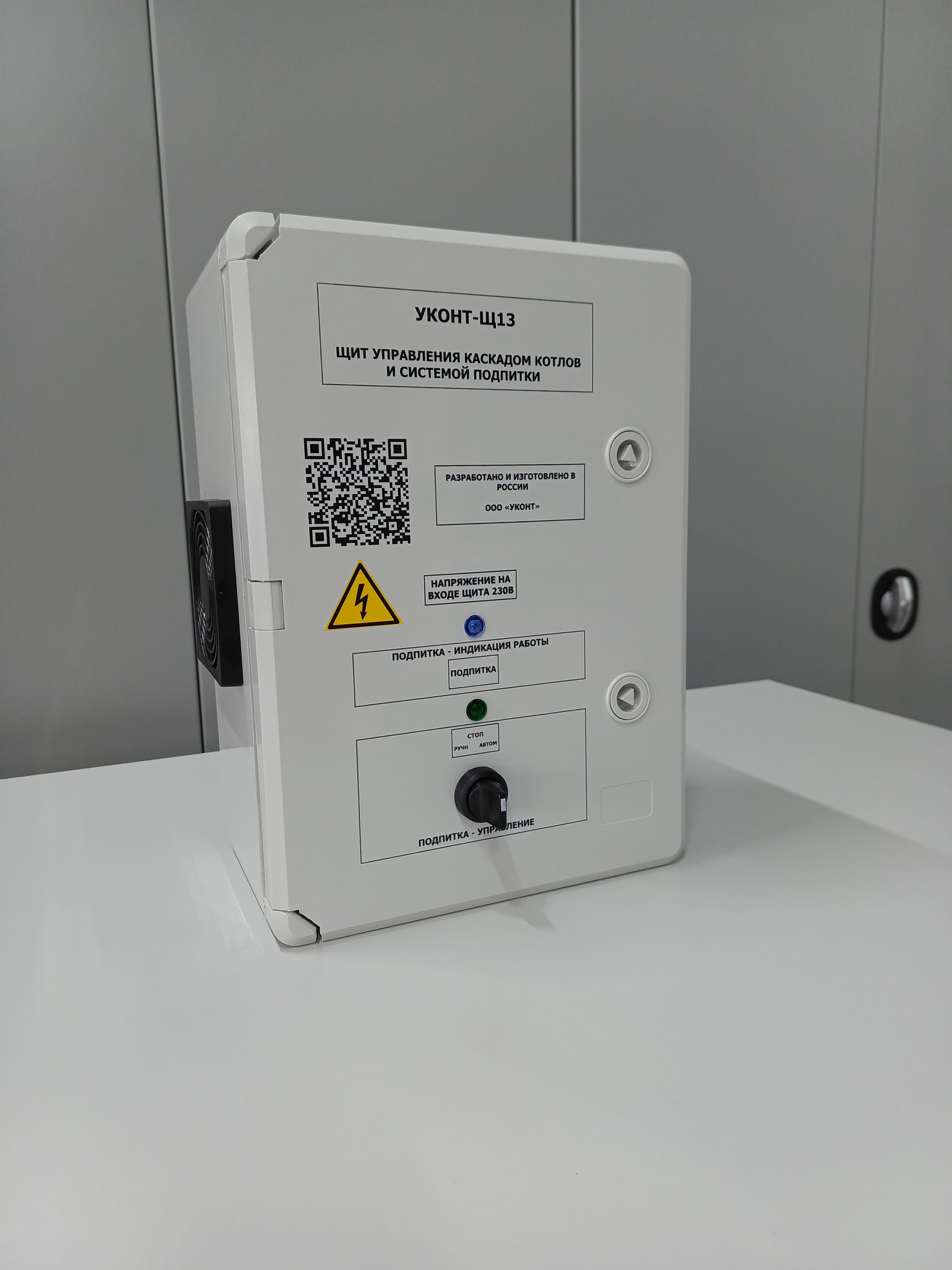

  • 1 щит "УКонт-Щ13" для управления каскадом из 4 котлов
  • 2 щита "УКонт-Щ11" для управления контурами отопления и ГВС
  • 1 щит "УКонт-Щ14" для диспетчеризации и управления котельной через интернет



Для управления котельной локально используется графический контроллер "УКонт-П7.1"

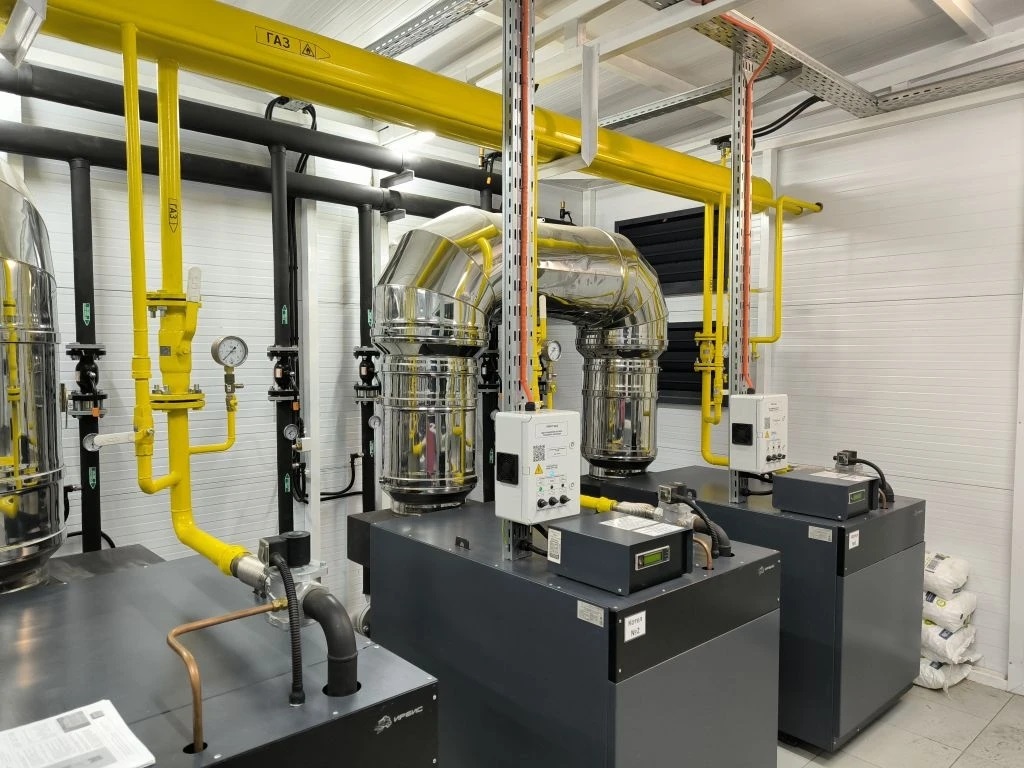

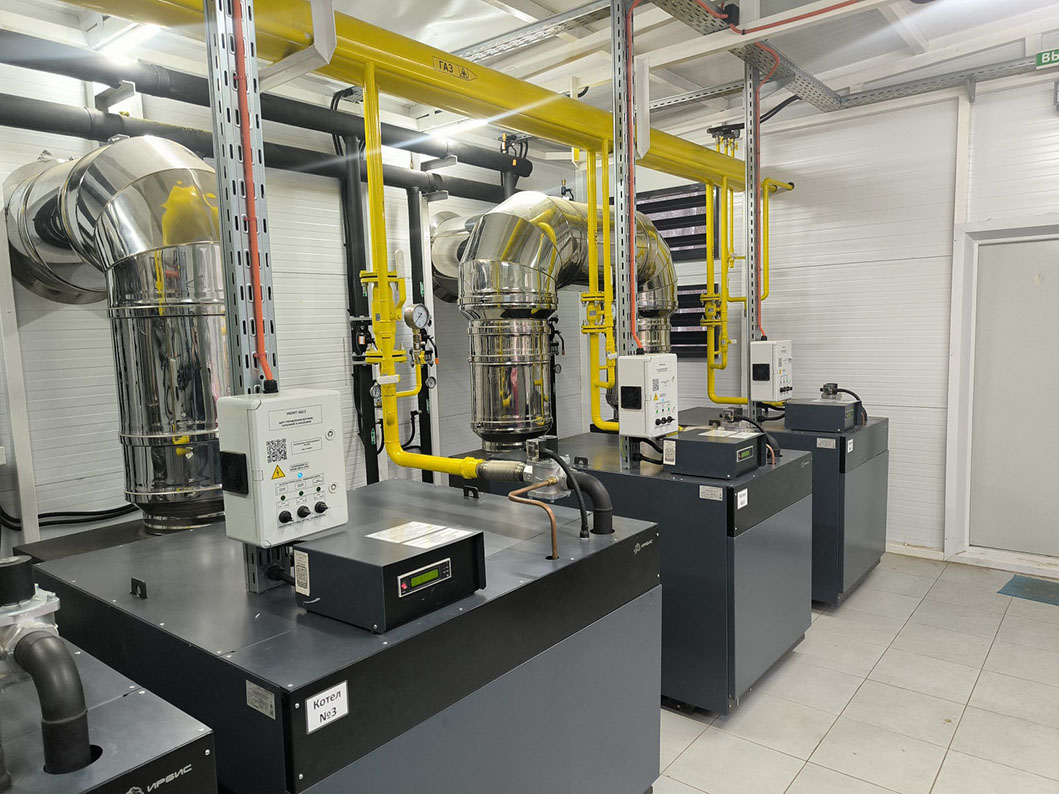

Все котлы в котельной управляются щитами "УКонт-Щ12"

Щиты управления котлами "УКонт-Щ12" расположены непосредственно на котлах, рядом с штатным пультом управления котлом.



Т.к. пульты котлов обладают своей системой модуляции, котлы подключены как котлы с одно-ступенчатой горелкой. Котловыми насосами управляет щит "УКонт-Щ12".



На щит заведены сигналы аварий:

  • авария циркуляционного насоса
  • авария давления теплоносителя котла
  • сигнал S3 с пульта котла
  • сигнал B4 с пульта котла
  • сигнал авария газового клапана с пульта котла

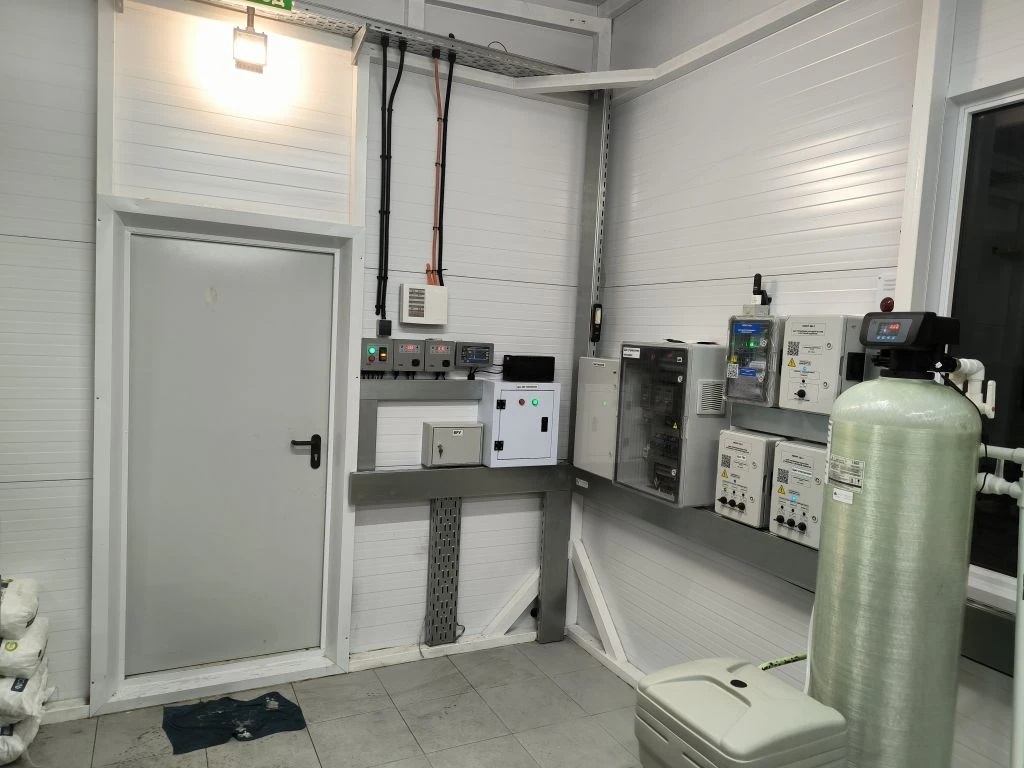

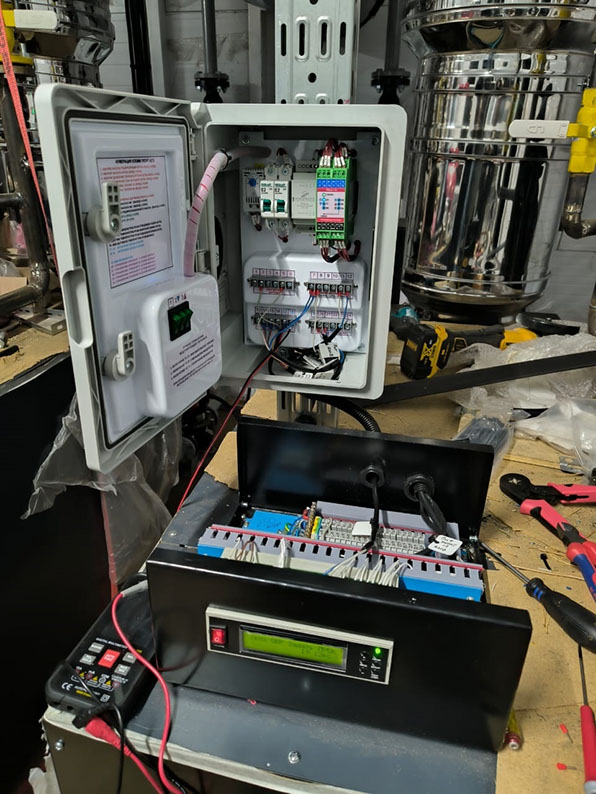

Вся автоматика котельной собрана на щитах "УКонт-Щ".

Соответствие нашей концепции 90%. Щиты управления контурами отопления, ГВС и каскада размещены не на управляемых узлах, а на удобном месте при входе в котельную. Монтажники посчитали, что на данном месте им удобнее.



Щиты для силовой части также изготовлены в пластиковых корпусах. Щит, в котором находятся частотные приводы насосов имеет прозрачную крышку, что-бы все было видно, всю красоту.



На щите диспетчеризации и безопасности "УКонт-14" расположили Wi-Fi роутер для обеспечения котельной интернетом, т.к. проводного интернета нет.

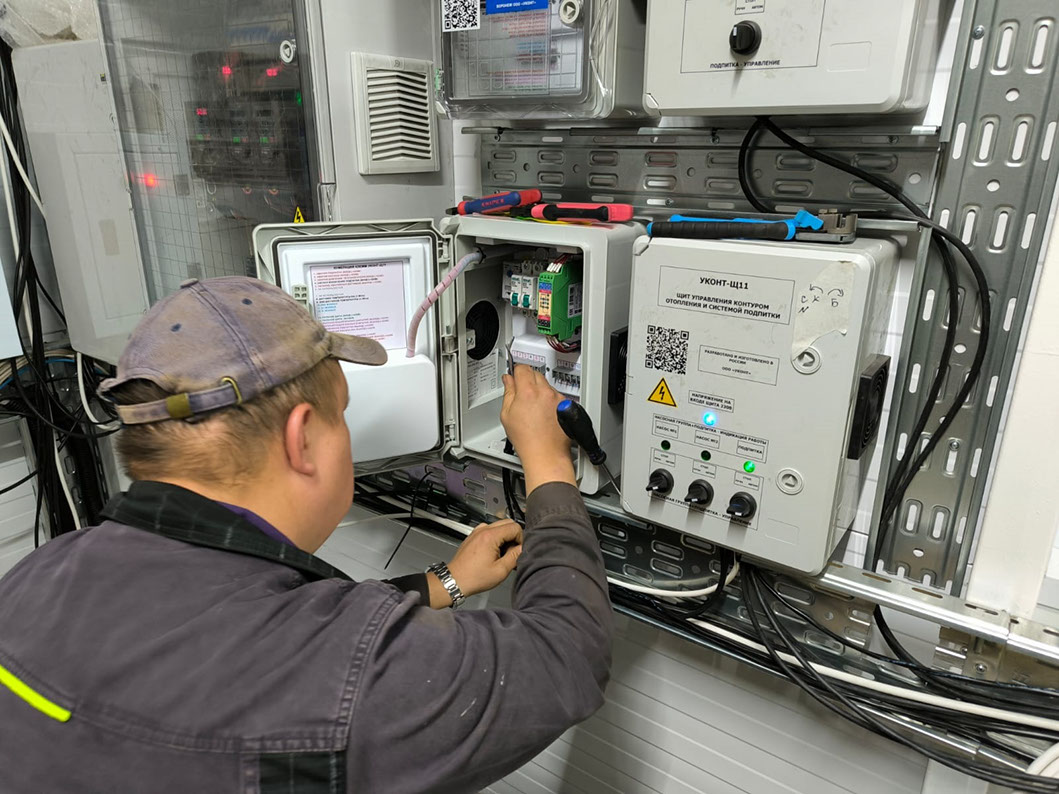

Подключение щита управления контуром ГВС "УКонт-Щ11".

Концепция работает, смотрите пункт 2!



Как это часто бывает при строительстве котельной, запуск котельной для полноценной работы и ПНР происходят одновременно.



Котельную запускали по частям. Т.е. каждый котел работал индивидуально, без каскада. Потом подключили все котловые щиты к щиту управления каскадом котлов "УКонт-Щ13".



После этого запустили контур управления отоплением.



На фото момент ввода в действие контура ГВС.







Можно спокойно, по частям вводить отдельные узлы котельной в действие. При едином шкафе АТМ такое невозможно или сопряжено с нарушением техники безопасности.

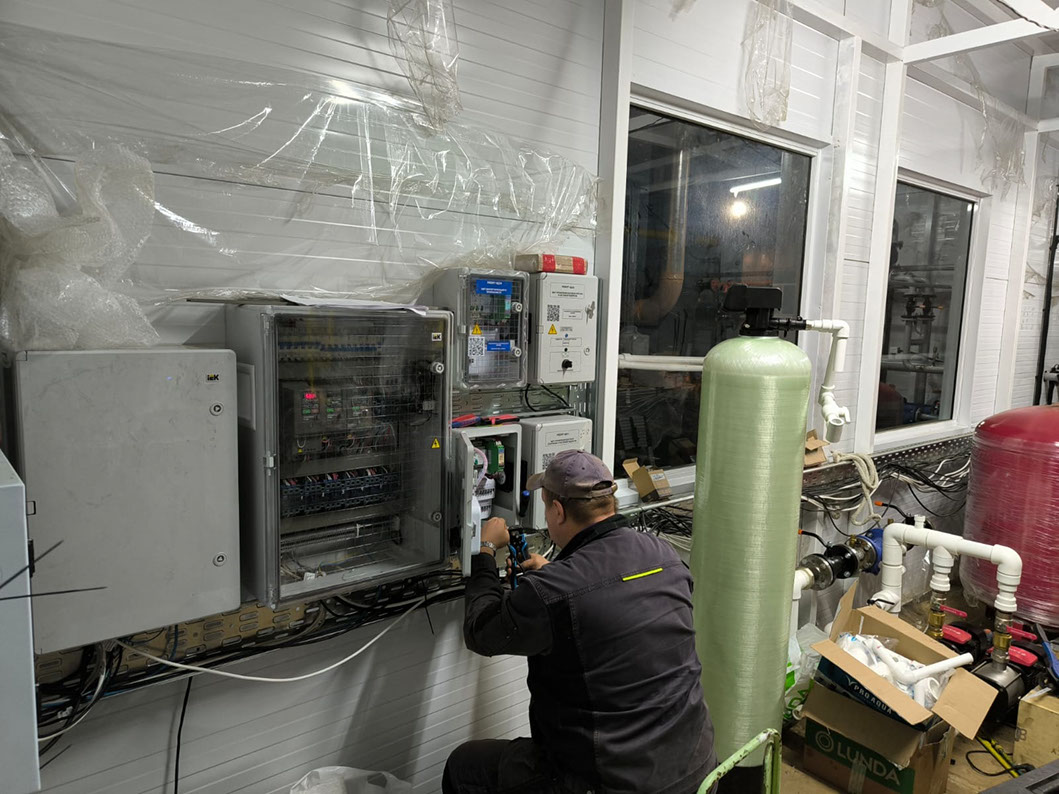

Все щиты управления "УКонт-Щ" и электрики в котельной в пластиковом корпусе.

Силовой шкаф с прозрачной крышкой смотрится очень интересно.



Так его изготовить помогли конструктивные особенности щитов управления "УКонт". На каждом щите уже есть переключатели для оборудования, т.е. можно переключить в автоматический или ручной режимы, или остановить.



Благодаря этому, упрощается и удешевляется изготовление силового шкафа, т.к. в нем нет необходимости выводить переключатели и световые индикаторы работы оборудования на дверку.

                   ВИДЕО-ОБЗОР РАБОТЫ КОТЕЛЬНОЙ
