"ГОРЯЧИЙ СТАРТ" КОТЛА ПРИ РАБОТЕ В КАСКАДЕ

Давайте разберем логику работы "горячего старта" котла на примере каскада из 3 котлов с любым типом горелки.



Вводная часть:

• управление котлами производит щит автоматики "УКонт-Щ12" или электронный пульт "УКонт-Термо СМАРТ".
• управление каскадом котлов производит щит управления "УКонт-Щ13".
•  температура каскада задана 90оС, работает 1 котел, т.к. его мощности хватает для поддержания заданной температуры каскада



Штатный режим каскада котлов в данный момент:

• работает только один котел, остальные находятся в резерве
• все насосы котлов установлены с обратными клапанами, поэтому паразитной циркуляции через неработающие котлы нет и температура котлов понизилась до 35оС

Подготовка котла к подключению к каскаду.



Вводная часть:



•  температура каскада задана 90оС, текущая 85оС, мощности одного котла не хватает для поддержания заданной температуры каскада



Нюансы:



• если сейчас запустить дополнительный котел №2, т.е. включить циркуляционный насос,  (позиция 3) и горелку в существующем холодном состоянии, то сразу в подающую линию каскада начнет поступать охлажденный теплоноситель из обратной линии, который еще более охладится в холодном котле. Для разогрева котла потребуется время (запуск и тестирование горелки, нагрев котла с учетом работы антиконденсатного насоса, (позиция 4) и пр.)
• резкое понижение температуры подающей линии каскада приведет к понижению температуры подачи в контуры отопления, значит регулирующие клапаны начнут открываться, контроллер каскада может включить еще один дополнительный котел, т.к. температура подачи каскада резко понизилась
• после нагрева дополнительного котла все пойдет в обратном порядке, регулирующие клапаны контуров теплоснабжения начнут закрываться, каскадный контроллер начнет останавливать котлы, т.к. возможен вылет заданной температуры каскада намного выше заданной уставки

Штатный режим запуска алгоритма "горячий старт" в данный момент:



• включается рециркуляционный насос (позиция 4) котла №2
• включается горелка котла №2 на малое горение (замыкание контактов Т1-Т2)
• автоматика ждет, когда температура теплоносителя котла достигнет заданной температуры обратки (уставка задается через утилиту конфигурации щита и пульта)

ВНИМАНИЕ!

Насос рециркуляции обязательно должен иметь реле протока (перепада давления) для диагностики в режиме реального времени.

Включение режима "горячий старт" котла без реле протока рециркуляционного насоса категорически запрещено!

В противном случае котел может закипеть с непредсказуемыми последствиями

Подключение котла к каскаду.



Вводная часть:



•  температура каскада задана 90оС, текущая 85оС, мощности одного котла не хватает для поддержания заданной температуры каскада
• котел №2 запущен на малом горении, работает рециркуляционный (антиконденсатный) насос, температура теплоносителя котла повышается

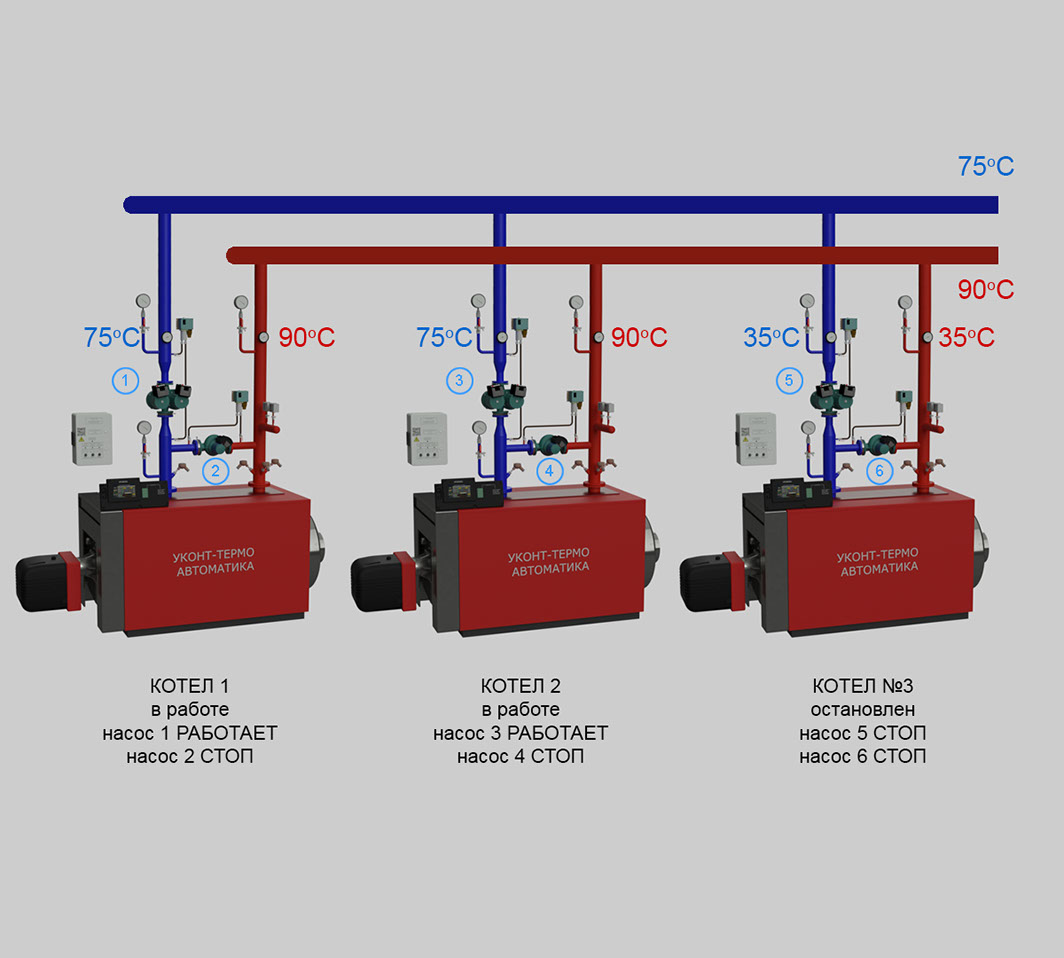

Штатный режим каскада котлов

в момент запуска котла в режиме "горячий старт":



• полноценно работает котел №1
• котел №2 нагрел сам себя на малом горении, что фиксирует датчик температуры PT100 на обратной линии котла, т.е. прошли диагностика и запуск горелки
• автоматика останавливает рециркуляционный (антиконденсатный) насос и запускает циркуляционный насос котла 2 (позиция 3)
• автоматика начинает полноценно управлять горелкой котла №2



Данное решение позволяет не обрушивать температурный режим каскада котлов путем понижения температуры подающей линии каскада  подмесом из обратной линии каскада через холодный котел.

Логика "горячего старта" синхронизирована с алгоритмом защиты котла от замерзания неработающего котла в холодное время (морозы) при отсутствии шиберов на дымоходах котлов.
