ПОДКЛЮЧЕНИЕ К ПРОМЫШЛЕННОМУ КОТЛУ ДАТЧИКОВ ТЕМПЕРАТУРЫ И АВАРИЙНОГО ДАВЛЕНИЯ

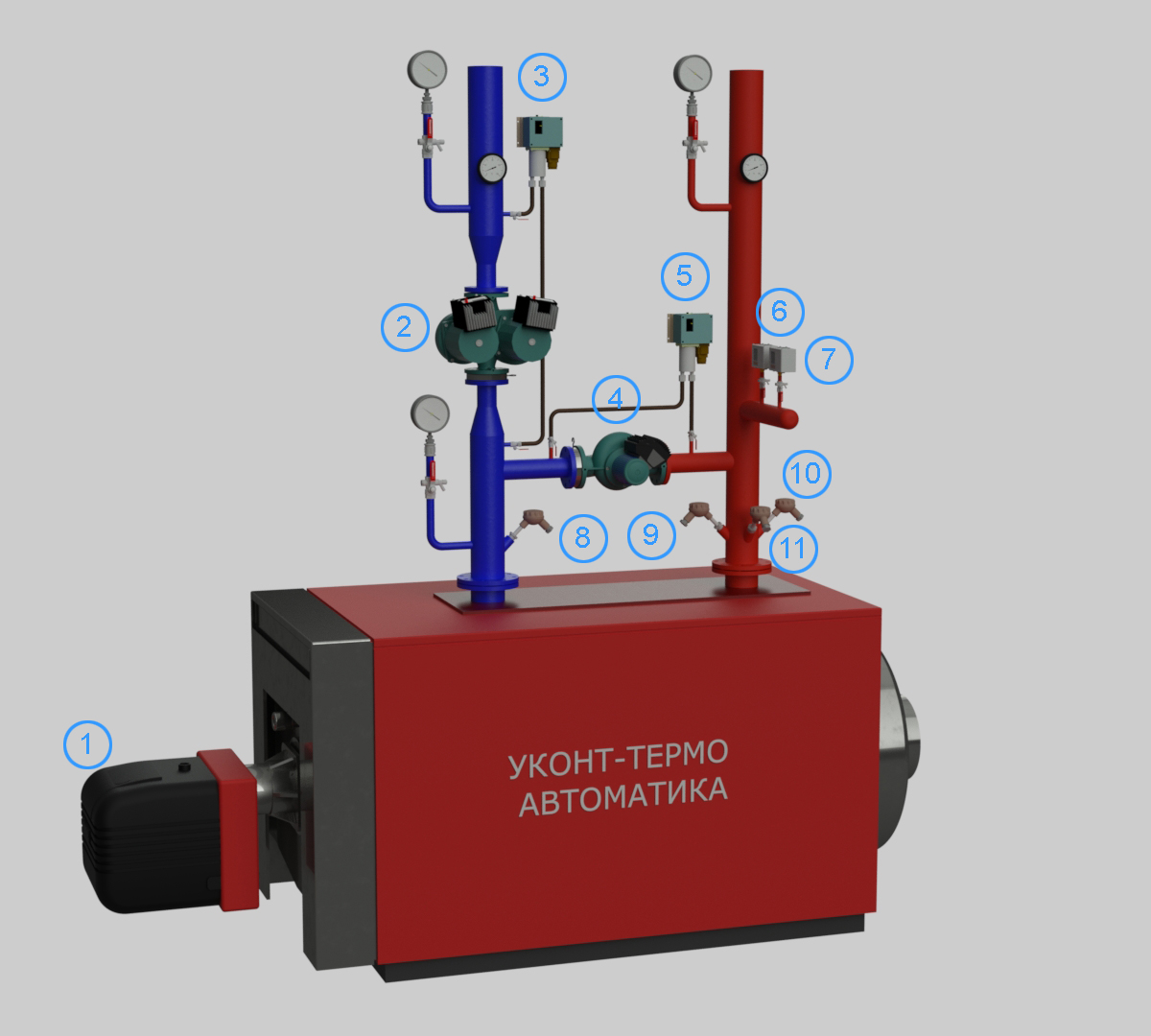

Принципиальная схема расположения оборудования, рекомендуемая нами для максимально эффективной и безопасной работы котла и горелки:



1. горелка с автоматикой запуска и безопасности
2. циркуляционный насос (1 или 2)
3. датчик аварии циркуляционного насоса (реле перепада давления)
4. рециркуляционный (антиконденсатный) насос
5. датчик аварии рециркуляционного насоса (реле перепада давления)
6. реле минимального давления теплоносителя котла (аварийное давление)
7. реле максимального давления теплоносителя котла (аварийное давление)
8. датчик температуры обратной линии котла (обратки)
9. датчик температуры подающей линии котла (подачи)
10. датчик температуры подающей линии котла для термометра термостатического пульта
11. аварийный датчик температуры подающей линии котла (STB)







В некоторых котла есть штатные гильзы в теле котла для подключения, позиции 9,10,11.



Данные устройства необходимо размещать до запорной арматуры подающей и обратной магистралей котла, чтобы случайное закрытие не влияло на их работу.

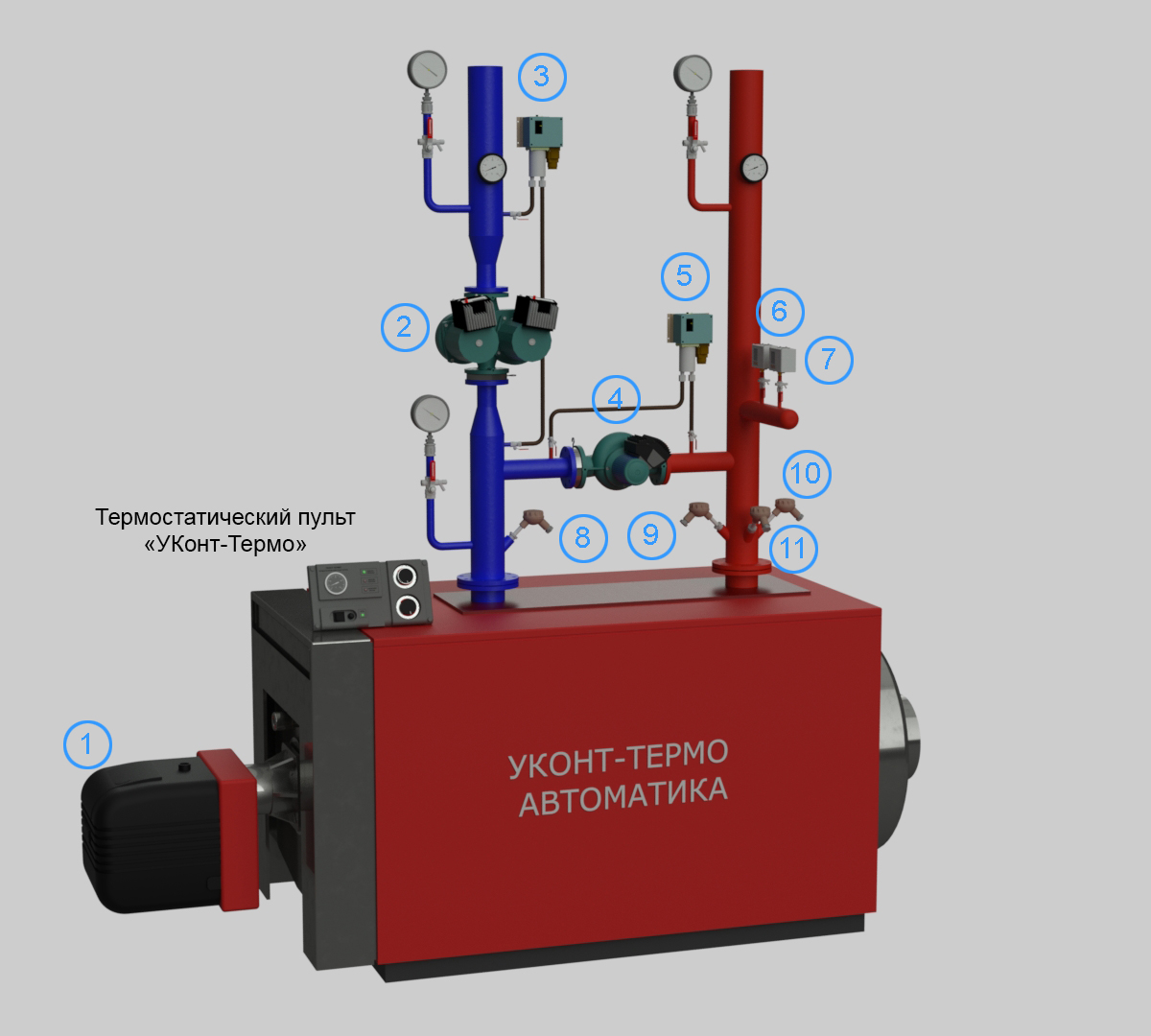

Вариант 1. Управление котлом только термостатическим пультом "УКонт-Термо".



Пульт подключается к позициям:



1. контакты Т1-Т2, Т6-Т7-Т8 и питание горелки (через контактор), сигналы B4 и S3
2. не используется
3. не используется
4. не используется
5. не используется
6. подключается вместо перемычки К1 в пульте
7. подключается вместо перемычки К1 в пульте
8. не используется
9. термостаты 1 и 2  ступеней горелки
10. показывающий термометр пульта
11. аварийный термостат пульта (STB)





Данное подключение термостатического пульта "УКонт-Термо" обеспечивает безопасную работу котла вне каскада котлов, т.к. нет полноценной котловой автоматики (включая каскадную).















Вариант 2. Управление котлом только термостатическим пультом "УКонт-Термо 2".



Пульт подключается к позициям:



1. контакты Т1-Т2, Т6-Т7-Т8 и питание горелки (через контактор), сигналы B4 и S3
2. не используется
3. не используется
4. насос рециркуляции
5. не используется
6. подключается вместо перемычки К1 в пульте
7. подключается вместо перемычки К1 в пульте
8. термостат насоса рециркуляции
9. термостаты 1 и 2  ступеней горелки
10. показывающий термометр пульта
11. аварийный термостат пульта (STB)





Данное подключение термостатического пульта "УКонт-Термо" обеспечивает безопасную работу котла вне каскада котлов, т.к. нет полноценной котловой автоматики (включая каскадную).

По сравнению с вариантом 1, обеспечивается защита обратной линии котла от низкой температуры теплоносителя включением антиконденсатного насоса.



Сложности-нюансы-особенности: если управление антиконденсатным насосом не завязать на включение горелки, то насос будет работать постоянно, когда температура обратной линии котла ниже 60оС. А так будет после того, как пульт остановит котел (горелку) и теплоноситель остынет, например летом или во время плановой остановки.

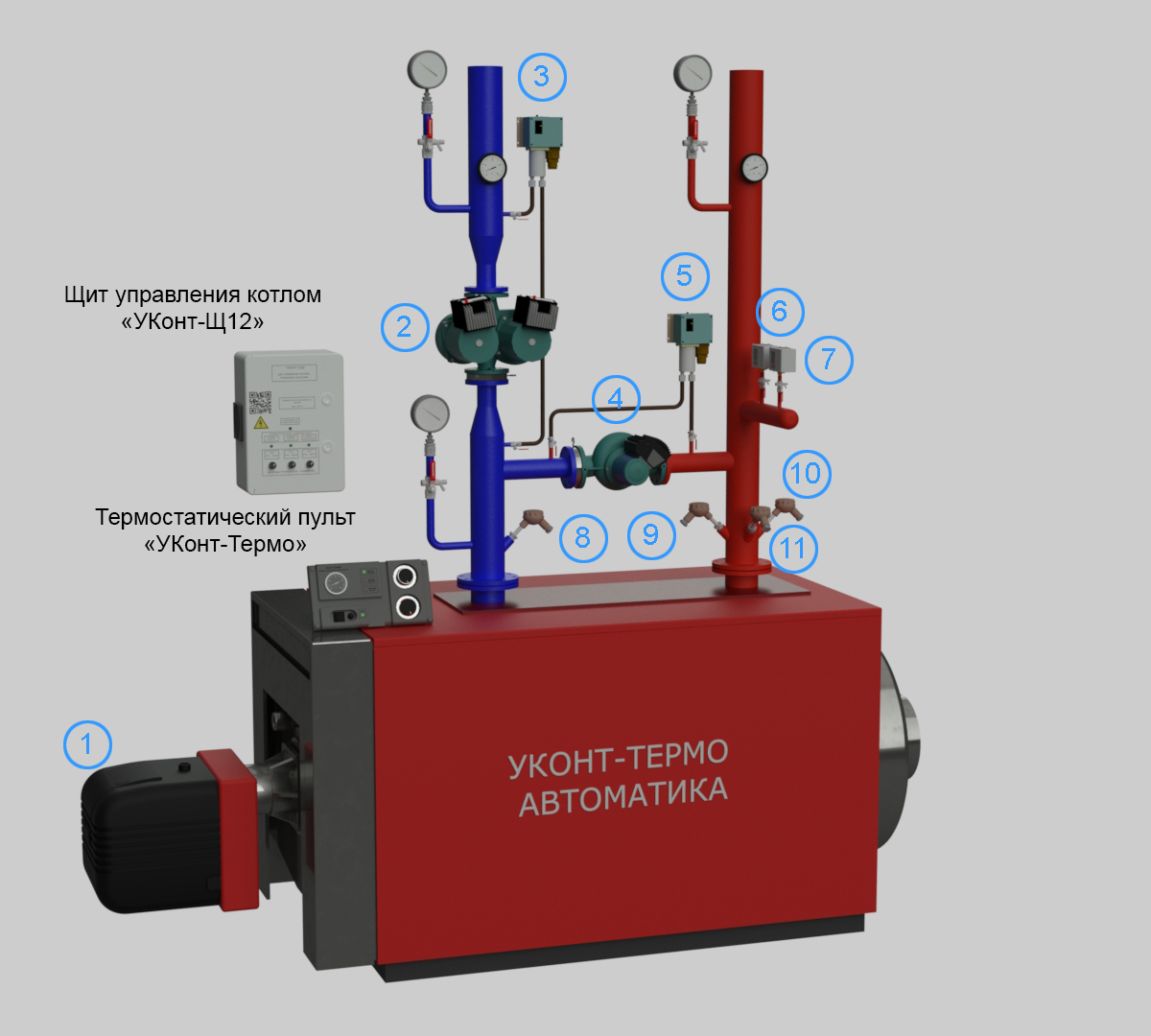

Вариант 3. Управление котлом термостатическим пультом "УКонт-Термо" вместе с щитом автоматики "УКонт-Щ12.



Пульт и щит подключаются к позициям:



1. пульт контакты Т1-Т2, Т6-Т7-Т8 и питание горелки (через контактор), сигналы B4 и S3 через щит
2. щит  - циркуляционный насос
3. щит - вход авария циркуляционного насоса
4. щит - насос рециркуляции
5. щит - вход авария рециркуляционного насоса
6. щит -  авария давления теплоносителя котла
7. щит -  авария давления теплоносителя котла
8. щит - датчик температуры обратной линии котла
9. щит -  датчик температуры подающей линии котла
10. показывающий термометр пульта
11. аварийный термостат пульта (STB)



При использовании данной схемы, термостатический пульт выполняет роль дополнительного аварийного термостата. Это достигается путем установки срабатывания термостатов 1 и 2 ступени на на 2-4оС  больше рабочей температуры котла, заданной в щите "УКонт-Щ12".

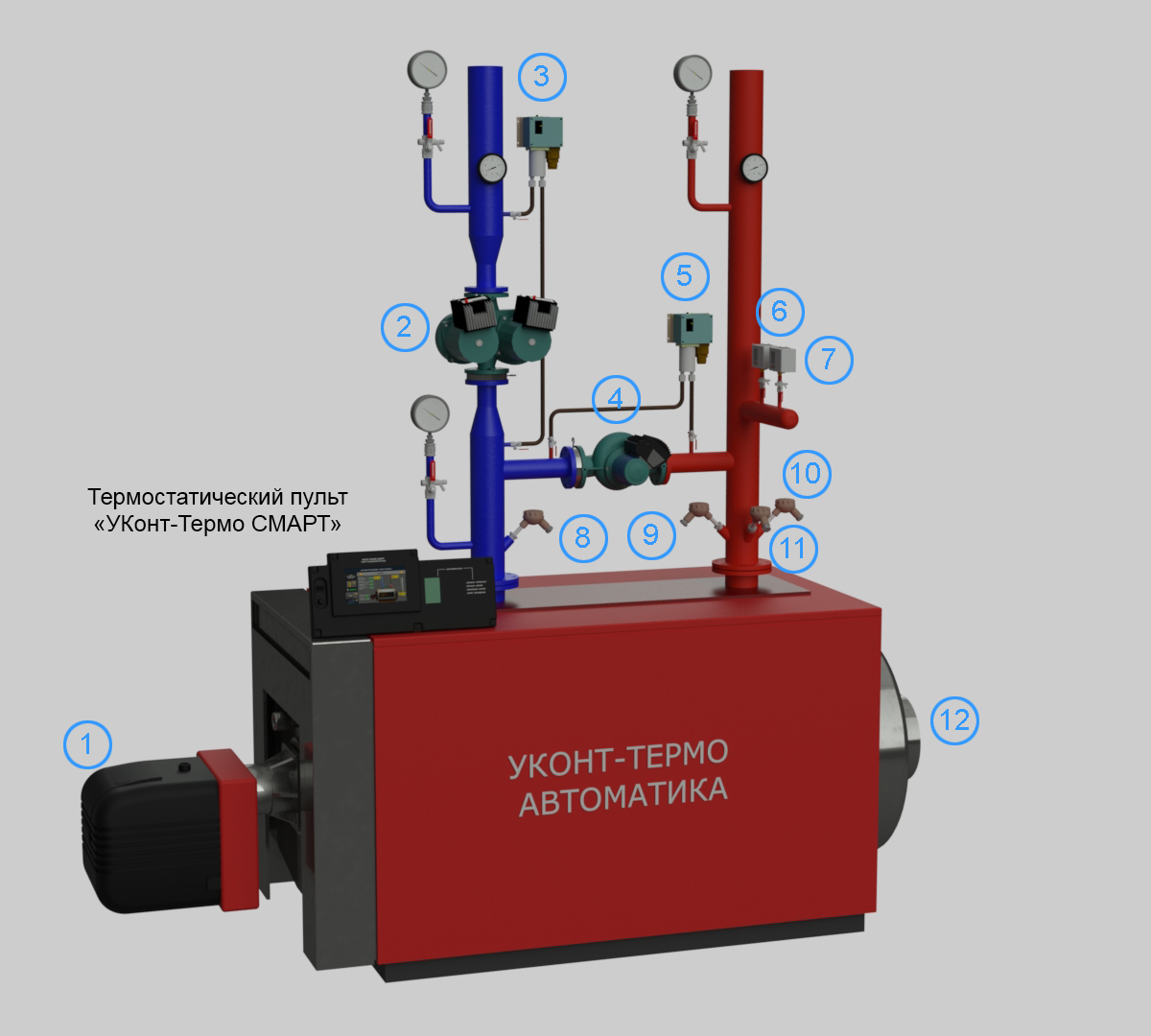

Вариант 4. Управление котлом электронным  пультом "УКонт-Термо СМАРТ" вместе с щитом силового оборудования.



Пульт и щит подключаются к позициям:



1. пульт  контакты Т1-Т2, Т6-Т7-Т8, 0-10В, сигналы B4 и S3, сигнал авария давления газа на рампе котла
2. пульт через щит  - циркуляционный насос
3. пульт - вход авария циркуляционного насоса
4. пульт через щит - насос рециркуляции
5. пульт - вход авария рециркуляционного насоса
6. пульт -  авария давления теплоносителя котла
7. пульт -  авария давления теплоносителя котла
8. пульт - датчик температуры обратной линии котла PT100
9. пульт -  датчик температуры подающей линии котла PT100
10. не используется
11. аварийный термостат пульта "УКонт-ПТ" (STB)
12. пульт -  датчик температуры дымовых газов котла PT100



При использовании данной схемы, электронный пульт выполняет роль контроллера управления горелкой котла, всеми насосами, следит за текущими и аварийными параметрами котла.
