ЗАЩИТА ОТ ЗАМЕРЗАНИЯ ПРОМЫШЛЕННОГО КОТЛА ВО ВРЕМЯ ЕГО ОСТАНОВКИ ЗИМОЙ

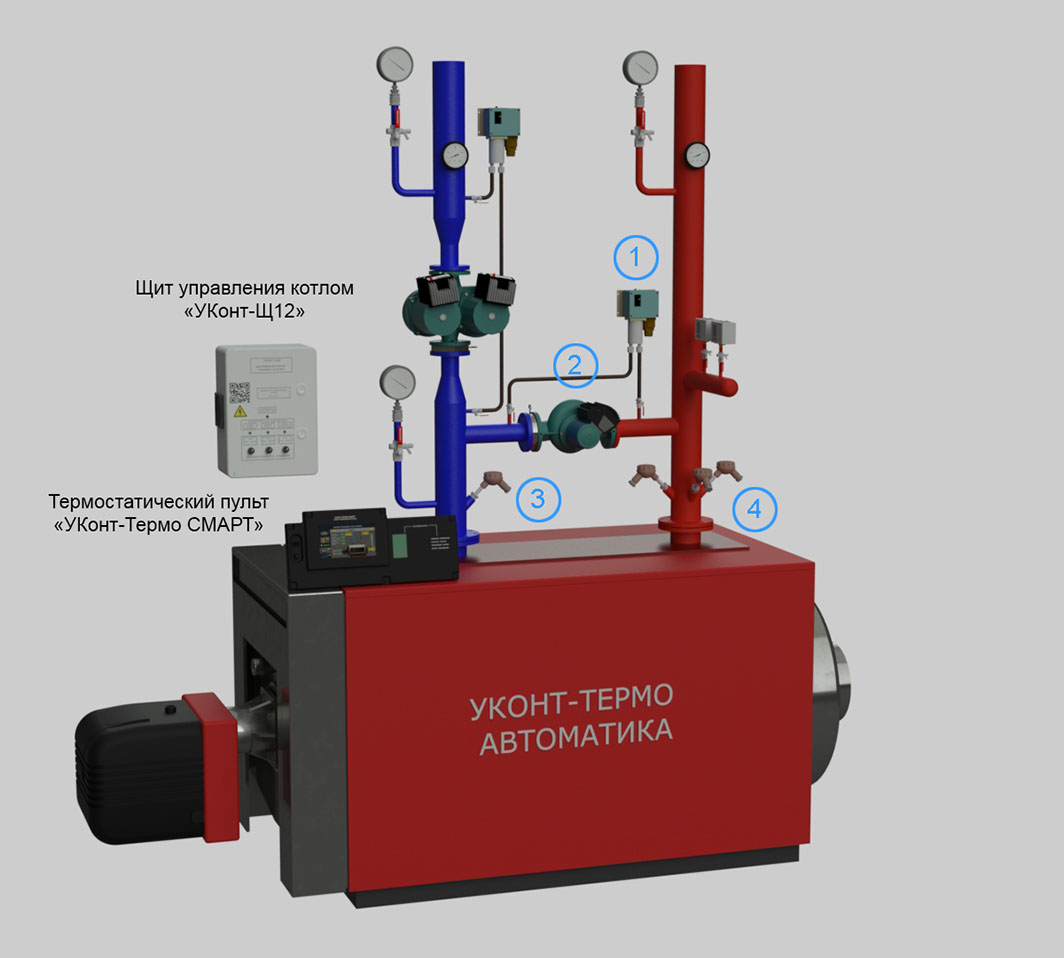

Используемое оборудование:

1. датчик аварии циркуляционного насоса (реле перепада давления)
2. рециркуляционный (антиконденсатный) насос
3. датчик температуры PT100 обратной линии котла
4. датчик температуры PT100 подающей линии котла



В щите управления котлом "УКонт-Щ12" и электронном пульте управления котлом "УКонт-Термо СМАРТ" есть два алгоритма защиты котла от замерзания во время простоя зимой:

• алгоритм защиты котла, который не должен использовать горелку, например, горелка в ремонте
• алгоритм защиты котла с включением горелки



Логика защиты без включения горелки котла:

1. в настройках щита или пульта задаем температуру защитного пуска насоса рециркуляции, позиция 2,  от 0 до 30оС, например 20оС (уставка задается через утилиту конфигурации щита и пульта)
2. температуру защитного пуска горелки задаем 0оС, (уставка задается через утилиту конфигурации щита и пульта)

Теперь, при понижении температуры подающей линии до 20оС, датчик температуры позиция 4, включится рециркуляционный насос и будет работать, пока температура теплоносителя внутри котла не повысится на заданный в утилите конфигурации  гистрезис.  А такое произойдет только при повышении температуры на улице. Если же температура на улице будет понижаться дальше, циркуляция воды не даст замерзнуть котлу.

Логика защиты с включением горелки котла:

1. в настройках щита или пульта задаем температуру защитного включения насоса рециркуляции, позиция 2,  от 0 до 30оС, например 20оС (уставка задается через утилиту конфигурации щита и пульта)
2. температуру защитного включения горелки задаем 20оС, (уставка задается через утилиту конфигурации щита и пульта)



Теперь, при понижении температуры подающей линии до 20оС, датчик температуры позиция 4, включится рециркуляционный насос и горелка, которые будут работать, пока температура теплоносителя внутри котла не повысится до заданной температуры обратки,  датчик температуры позиция 3. Обычно это 60оС.

Или же, пока температура теплоносителя подачи котла не  повысится до заданной  температуры подачи. Это в случае, если температура обратной линии котла не повышается.

ВНИМАНИЕ!

Насос рециркуляции обязательно должен иметь реле протока (перепада давления) для диагностики в режиме реального времени.

Включение режима защиты котла без реле протока рециркуляционного насоса категорически запрещено!

В противном случае котел может закипеть с непредсказуемыми последствиями
